Стаканы монтажные

Для облегчения монтажа крышных вентиляторов применяют специальную конструкцию утепленного монтажного стакана, применяемого на любом типе кровли.

Конструкция монтажного стакана представляет собой сборную конструкцию, состоящую из сварной рамы, внутри которой расположены воздуховод квадратного сечения и клапан (при необходимости). Боковые стороны рамы закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Снаружи рамы по контуру выполнены опоры швеллерного сечения для установки системы на несущую часть кровли. Сверху на раме имеется переходной фланец с круглым отверстием в центре, совпадающим с присоединительными отверстиями у вентиляторов.

В нижней части воздуховод выходит за габариты рамы в подкровельное пространство и к его фланцу снизу могут быть присоединены поддон или ответная часть воздуховода. Детали стакана могут выполняться из окрашенной, оцинкованной или нержавеющей стали.

Для предотвращения неконтролируемого оттока тепла и образования конденсата, стакан может комплектоваться приводным утепленным клапаном, расположенным в верхней (компоновка 1) или нижней (компоновка 2) части воздуховода, в зависимости от места обслуживания привода клапана (с кровли или из помещения). На внешней стороне клапана устанавливается электропривод, работающий по схеме «открыто-закрыто» (SM… фирмы «Belimo») или с пружинным возвратом (SF… фирмы «Belimo»). Привод в комплект поставки не входит.

В случаях, когда проблема неконтролируемого оттока тепла из обслуживаемого вентилятором помещения не актуальна, существует вариант стакана с обратным клапаном двустворчатого типа (компоновка 3). Обратный клапан располагается в центральной части воздуховода и предназначен для предотвращения перетока воздуха через систему при отключенном вентиляторе.

При отсутствии необходимости в комплектации стакана каким-либо клапаном (компоновка 4) он заменяется соответствующим ему по размерам участком воздуховода (вставкой).

Для снижения аэродинамического шума воздушного потока от работы крышного вентилятора разработана специальная конструкция стакана с дополнительными элементами шумоглушения (компоновки 5 и 6).

Для установки крышного вентилятора на кровле с уклоном предусмотрено исполнение стакана в любой из описанных выше компоновок.

Стаканы монтажные не предназначены для использования в системах дымоудаления.

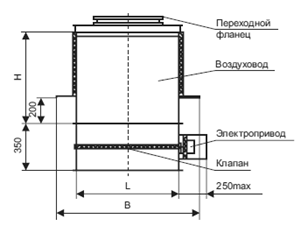

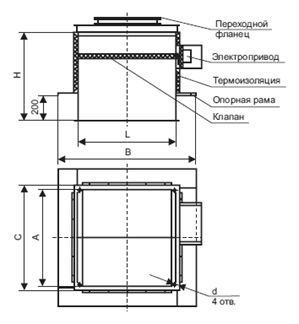

Компоновка 1 с утепленным клапаном, установленным сверху	Компоновка 2 с утепленным клапаном, установленным снизу

Компоновка 3 с обратным клапаном	Компоновка 4 без клапана

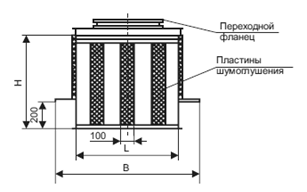

Компоновка 5 с утепленным клапаном, установленном внизу и дополнительными элементами шумоглушения	Компоновка 6 без клапана и с дополнительными элементами шумоглушения
